MC547J/A （Apple iPod touch 64GB） ※追加実験

メーカー：Apple
型　　名：MC547J/A (Apple iPod touch 64GB)
製　　造：？(購入は２０１１年１月)


前回の実験 で気になる点がありましたので追加実験です。

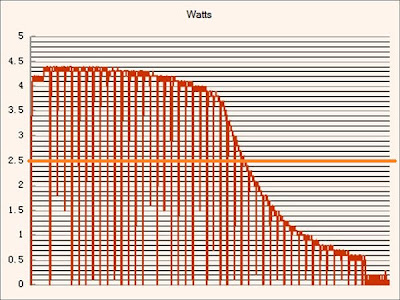

ちなみに前回のグラフはこんな感じです。
実験時間は約２時間２５分（データ取得間隔は３２秒）



何が気になったのかと言うと・・・
　１．３２秒平均してこんなきれいなグラフ？
　　　（瞬間的にはもっと乱れてるような気がする）
　２．AppleHPの説明と符合しない
　　　


手元にあるんだからとりあえず再実験してみました。
実験方法は前回と同じ、電源ボタンを押しても反応がなくなる
まで使い切ってから充電しています。



実験時間は２時間２０分です(データ取得間隔は１６秒)。


・・・なんか違う

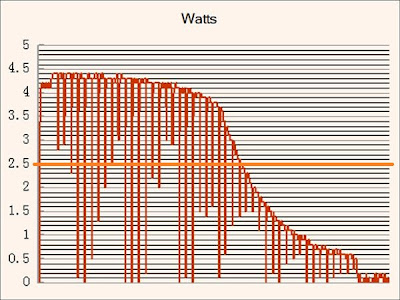

前回のグラフにも時間をいれるとこんな感じです。


そもそも山の数も違いますし１回目に気づかなかったオレンジ
の部分が現れています。
これはデータ取得間隔の差によるものなのかどちらかの実験
に問題があるのか・・・


そ・こ・で

Watts Up? Proからのデータ取得についてちょっと変更しました。

１回の実験途中に何度かPCへのデータ転送を行い、同じ実
験の中でデータ取得間隔の異なるデータを作成する。

は？って感じですよね・・・

消費電力測定に使っているWatts Up? Proなんですが、設定を
〝Automatic〟にするとメモリ残量に応じて勝手にデータ取得
間隔を変更しているようです。

１秒→２秒→４秒→８秒・・・

たぶん隣のデータとの平均にしていってるだけだと思います。
なので、１秒のデータを持ってる時→２秒のデータを持ってる時
～３２秒のデータを持ってる時までの各段階でPCへデータを転
送すればそれぞれのデータ取得間隔でグラフが作成できる？


早速実験・・・なのですが、どのタイミングでデータ取得期間を変
更しているかわからないので適当に何度かデータ転送しました。
結果的に１秒の取得は失敗　orz
でも２秒・４秒・８秒・１６秒・３２秒で取得できました。

※全て同じ１回の実験なので基データは同じです

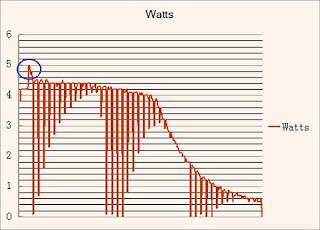

データ取得間隔２秒(実験開始から１時間２０分)


青い四角の枠内を拡大しました(約２０分)。


約３分毎に消費電力が下降しており１回目・２回目のグラフは
実態を正しく反映できてない事がわかります。

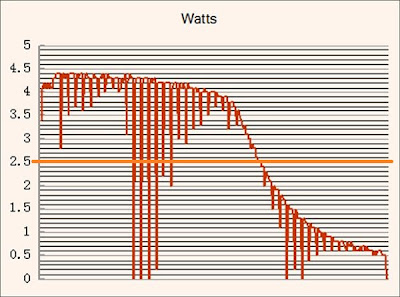

データ取得間隔４秒(実験開始から２時間４０分)



データ取得間隔８秒(実験開始から７時間３０分)



データ取得間隔１６秒(実験開始から１１時間３０分)


２回目と同じようなグラフになりました。


データ取得時間３２秒(実験開始から１１時間３０分)


１回目とそこそこ似ているグラフになりました。


数値はデータ取得間隔内の平均値なのですが、Watts Up? Pro
の電源投入時からになりますので測定開始のタイミングによっ
て３２秒の区切り方が異なります。
そこから誤差が生じます。
１回目があれほど綺麗なグラフだったのはある意味ラッキー？

１回の充電での消費電力量は１～３回目全て６．８Whでした。
MC547J/A (Apple iPod touch 64GB)のバッテリー容量は３．４４
Whらしいので容量に対し充電の消費電力量が大きいですが、
充電に使用したDN-USB4の変換ロスと考えられます。

Appleの充電段階の説明と合致しない点については疑問のまま
ですがグラフについては納得する事ができました。
データ取得間隔によって見え方がここまで変わるのは驚きです。
より実態を正しく理解する為には

可能な限り間隔を狭くしないと実態が反映されない

という事ですね。
