USB3.0対応ハードディスクケース （MARSHAL MAL351U3）

メーカー：MARSHAL株式会社
型　　名：MAL351U3
製　　造：？

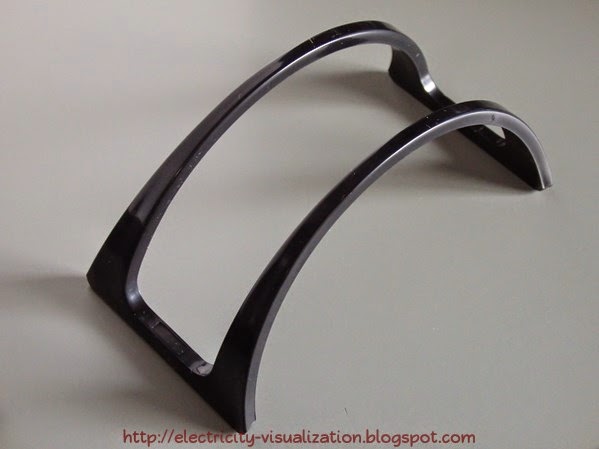

簡便な構造ですが縦置きスタンドも付属しています。

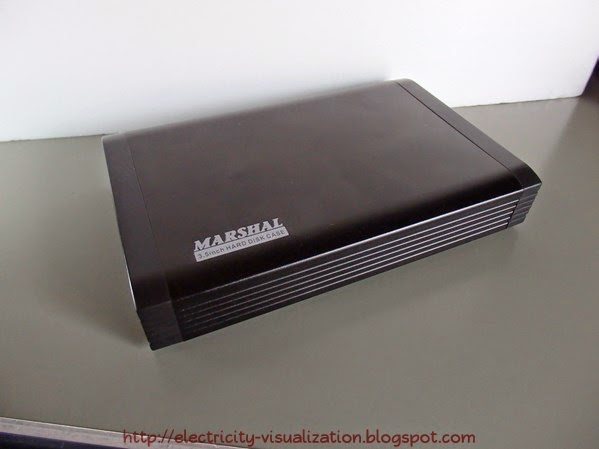

横置きはそのままペタンと置くのですが、HDDに振動がダイレ
クトに伝わるので管理人は制振ゴムを敷いています。

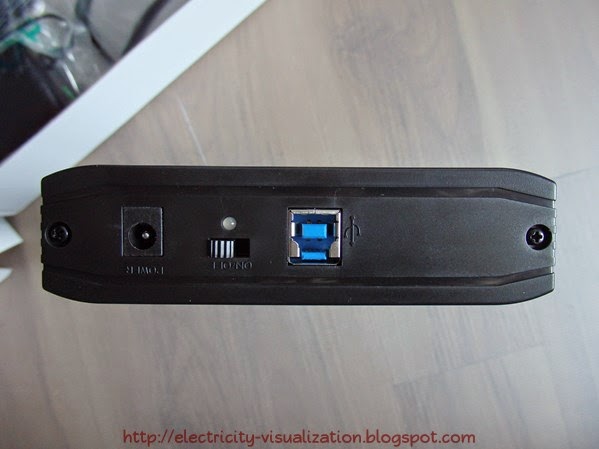

好みの問題ですが、LEDが背面なので正面からは動作してい
るのかさえわかりません・・・

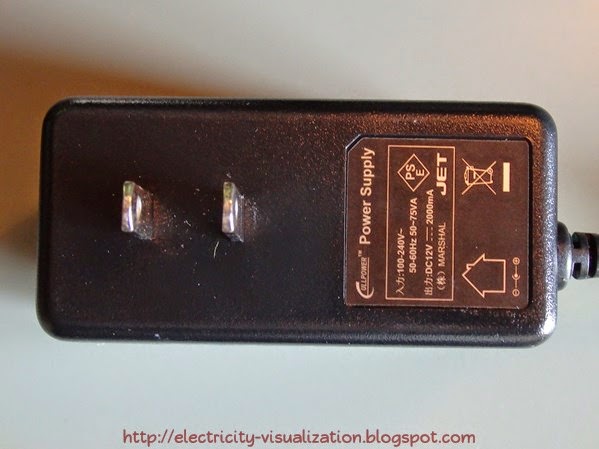

ACアダプターです。


出力は１２V２Aの２４W、HDD１台用としては充分でしょうね。
あまりに出力が小さいACアダプターだとスピンアップ時に超過
するので不安です。


実験に使ったHDDは以下の２つです。

１．WD20EARS-00MVWB0
　　（Read/write：5.3W、Idle：3.3W、Standby0.7W、Sleep：0.7W、可変（IntelliPower））
２．WD3200AAKS-00B3A0

　　（Read/write：6.0W、Idle：5.6W、Standby0.9W、Sleep：0.9W、7200RPM）

実験はCrystalDiskMark3.0.3によるベンチマーク、及びその後
アクセスしなかった場合の挙動について確認しています。



では早速結果をご覧ください。

WD20EARS（USB3.0接続）


CrystalDiskMark3.0.3の部分については後述するとして、このグ
ラフからいくつか読み取れる事があります。

まず、HDDのスペックと実測値の差から常時MAL351U3本体が
１．３W消費しているようです。
２回目のスピンアップはHDDの安全な取り外しを実行した為で
すが、その後消費電力が１．３Wである事からも推測できます。
つまり、背面の電源スイッチを切らない限り最低１．３Wは消費
し続けているという事になります。

次に、Idleから約２０分で１．７～１．８Wまで消費電力が下がっ
ています。
以前実験したMAL-3735SBK（USB2.0）はスリープ機能を搭載
していましたがこの製品にはそのような記載はありませんので
HDD自体の省電力機能だと思われます。

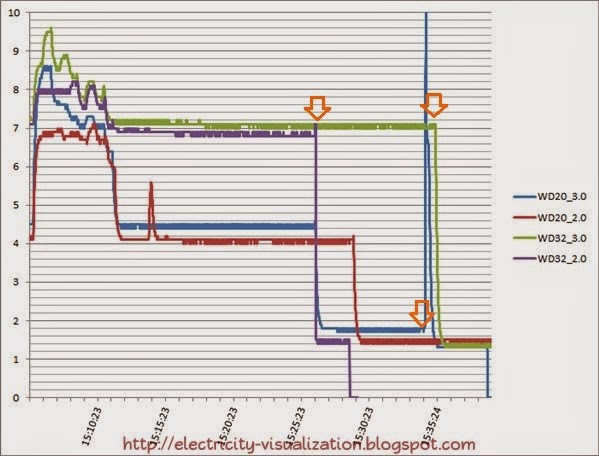

これは２つのHDDをUSB2.0・3.0ポートに接続した際の比較です。


見易くするためにCrystalDiskMark3.0.3の開始タイミングにあわ
せてグラフ化しています。

矢印部分がHDDの安全な取り外しを実行したタイミングですが、
WD3200AAKSはずっとIdle状態が続いおり、HDDの安全な取り
外しを実行してもスピンアップは発生していません。
WD20EARSの後半の落ち込みはやはりHDDの省電力機能によ
るものでしょう。

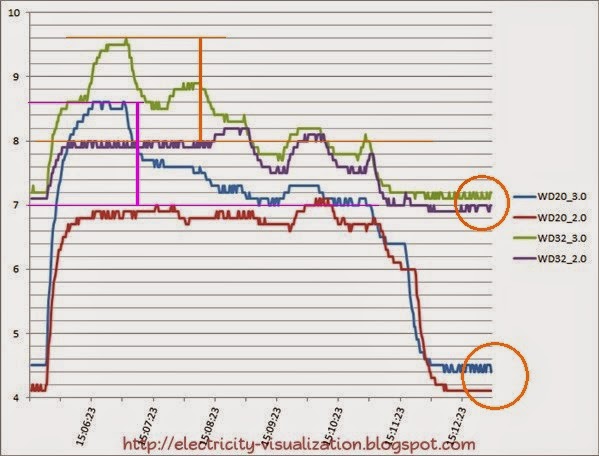

CrystalDiskMark3.0.3の部分だけ拡大しました。


Seq実行時はUSB2.0と3.0で１．５～１．６Wの差がありますが、
この差は転送量の増大によってブリッジチップが消費していると
思われます。
橙色で囲んだ部分を見ると常時０．３～０．４W差があるようです
が、これもブリッジチップによるものだと思われます。

転送速度を気にしないならUSB2.0接続の方が省エネですね。

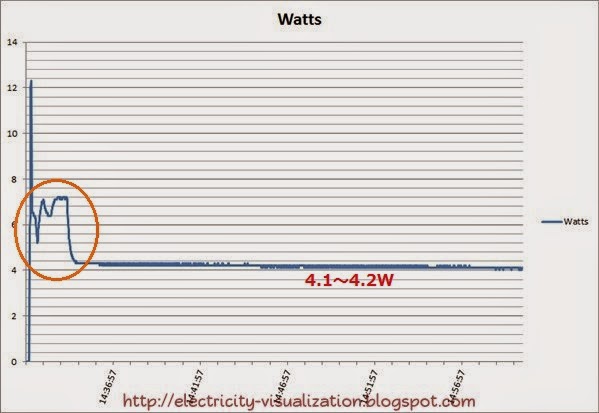

最後に、PCに接続しない状態で電源スイッチを入れてみました。
（WD20EARS）


橙色で囲んだ部分がHDDの初期動作ですね。
その後Idleが続くのですが、省電力機能は作動していません・・・
どうやらPCに繋いだ状態じゃないと機能しないようです。


という事で、ACアダプターの容量も充分余裕があるし、気にす
るほどムダな電力消費もなさそうですね。
ただ、PC連動機能を使うなら初回はPCの電源を先に入れてか
らにした方がいいでしょう。
じゃないとそれまでずっとIdle状態を維持しちゃいますからね。
